HDI板制作中的埋孔技术难点在哪?

作者: 编辑: 来源: 发布日期: 2024.08.05
信息摘要:
HDI板,即高密度互联板,因其复杂的层间连接和精细的线路布局而广受欢迎。在HDI板的制作过程中,埋孔技术是一种常见的手段,用于实现多层线路的…

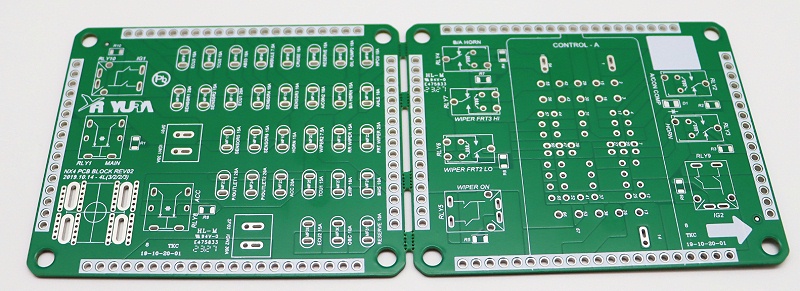

汽车PCB

汽车PCB

HDI板,即高密度互联板,因其复杂的层间连接和精细的线路布局而广受欢迎。在HDI板的制作过程中,埋孔技术是一种常见的手段,用于实现多层线路的互连。然而,埋孔技术的实现却面临着诸多挑战。

HDI埋孔的制作难度:
1、材料加工难题
HDI板使用的材料通常具有较高的性能要求,例如耐化学腐蚀、高强度和高温耐受等。这些材料往往难以加工,容易产生热应力和表面包覆层破裂等问题,对最终产品质量产生严重影响。
2、层间连接的挑战
在HDI设计中,由于线路层数多且连接点集中,如果所有连接都通过穿孔来实现,会导致穿孔频率过高,从而影响线路的稳定性和板的性能。因此,需要采用盲孔和埋孔技术来解决这一问题。埋孔的制作难度较大,成本也较为昂贵。此外,盲孔的制作需要依赖高精度的设备,如激光钻孔,容易出现穿孔质量不良的问题。
3、盲孔制作的技术要求
盲孔的制作技术要求更高,因为穿孔后无法进行修补。一旦质量不合格,就需要重新制作整个板子。盲孔的制作需要经过钻孔、界面活化和镀铜三个步骤,其中钻孔的精度要求特别高。
HDI板制作中的埋孔技术难点主要体现在材料加工的难度、层间连接的挑战以及盲孔制作的高技术要求上。这些难点不仅需要先进的加工设备,还需要熟练的技术和精细的工艺控制才能克服。只有这样,才能确保HDI板的高质量和高性能。
