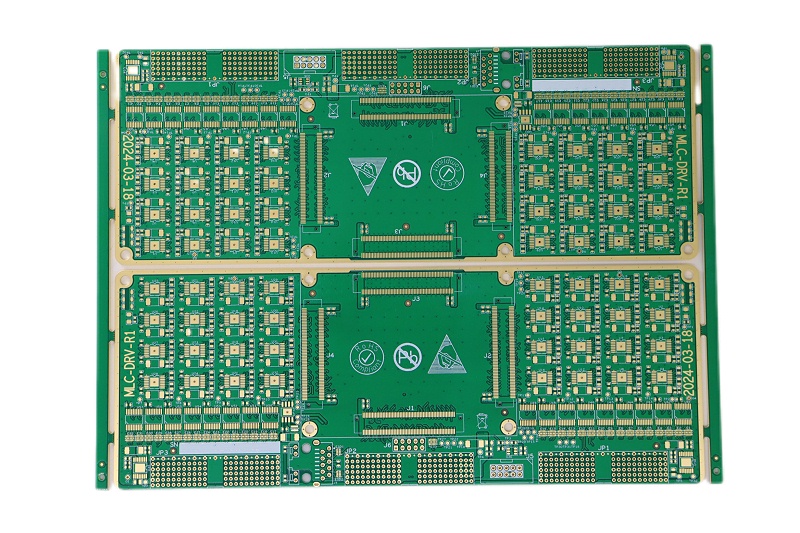

HDI线路板因其高密度互连特性，在制造过程中面临诸多挑战。以下是HDI线路板制造的主要难点解析：

1. HDI线路板层间连接难度
HDI设计中，线路层数多，连接点集中。如果将所有连接均进行穿孔连接，必然导致穿孔频率过高，影响线路稳定性和板的性能。埋孔难度大、成本昂贵；盲孔则需要依靠激光钻孔、定深钻孔等高精度设备进行加工，也容易产生穿孔质量不良等问题。

2. HDI线路板盲孔制作难度
盲埋孔电路板厂了解到，盲孔的制作技术要求更高，因为穿孔后无法进行修补，一旦质量不合格，就需要重新制作一块板。HDI板盲孔制作需要三步走：先进行钻孔，再进行界面活化，最后再进行镀铜。其中，钻孔的精度要求特别高。

3. HDI线路板线路精密度
HDI板线路的线宽线距也是制作难点。HDI板层数多，线路越来越细，对于线路的位置、厚度、弯曲角度等也有严格的要求，线路精度会影响板的电气性能。很多厂家需要配备微型精密加工设备，如激光切割机、激光镭雕机等，才能保证线路在高精度范围内进行制作。

4. HDI线路板微通孔制造
微通孔制造一直是HDI线路板制造的核心问题。主要有两种钻井方法：对于普通的通孔钻孔，机械钻孔始终是其高效率和低成本的最佳选择。随着机械加工能力的发展，其在微通孔中的应用也在不断发展。激光技术不仅适用于钻孔，也适用于切割和成型。甚至一些制造商也通过激光制造HDI。虽然激光钻孔设备成本高，但它们具有更高的精度，稳定的工艺和成熟的技术。激光技术的优势使其成为盲/埋通孔制造中最常用的方法。

5. HDI线路板通过金属化
通孔金属化的最大困难是电镀难以达到均匀。对于微通孔的深孔电镀技术，除了使用具有高分散能力的电镀液外，还应及时升级电镀装置上的镀液，这可以通过强力机械搅拌或振动，超声波搅拌，水平喷涂。此外，在电镀前必须增加通孔壁的湿度。

6. HDI线路板细线实现
细线的实现包括传统的图像传输和激光直接成像。传统的图像转移与普通化学蚀刻形成线条的过程相同。

7. HDI线路板制造过程复杂性
HDI电路板的制造过程相当复杂，涉及到层叠、线路图案、电镀等多个关键步骤。层叠是HDI电路板的核心，要求精确控制材料的厚度和层数，以确保电路板的性能和可靠性。线路图案设计需要考虑信号干扰、热效应等因素，采用合适的线宽、线距和介质厚度等参数来优化线路图案。电镀是一个关键环节，需要严格控制电镀液的成分和浓度，以及电镀过程中的温度、时间和电流等参数。

综上所述，HDI线路板的制造难点涵盖了从材料准备、设计、生产到测试的各个环节，需要高度的技术能力和精密的设备支持。
