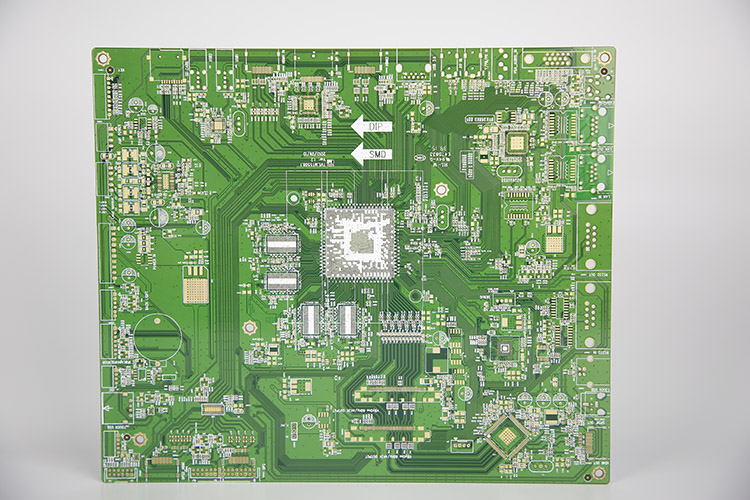

高TG阻抗板

PCB电路板上的阻抗是指电路板上导线、电源、负载及其他元件之间的阻抗。阻抗控制是设计PCB电路板的一个重要方面，对于确保电路板性能和稳定性至关重要. 在高速电路设计中，维持恰当的阻抗尤为关键，因为不合适的阻抗可能会导致信号受到严重的噪声干扰，甚至引起信号失真或电磁干扰.

一、阻抗的重要性
阻抗对于PCB电路板的意义在于确保信号的完整性和系统的稳定性。具体原因包括：

信号传输性能: 低阻抗有利于提高导电性能和信号传输效率。
制造工艺要求: 在PCB生产过程中，如沉铜、电镀锡等步骤中使用的材料必须保证低电阻率，以确保整体阻抗低，满足产品质量要求.

信号失真控制: 当信号频率提高时，由于蚀刻、叠层厚度、导线宽度等因素的变化会导致阻抗值变化，从而引起信号失真，因此需要控制阻抗值在一定范围内.

二、阻抗控制的方法
阻抗控制可以通过多种方式实现，包括但不限于：

布线宽度和距离调整: 通过改变线宽或导线间的距离来调整阻抗值。增加导线宽度可以降低阻抗，而增加导线间的距离则会增加阻抗.
PCB层数增加: 尽管增加层数会增加制造成本，但对于复杂电路板来说，这是一种有效的阻抗控制手段.
使用差分线路: 差分线路包括两个平行的导线，具有相同的阻抗，能够有效减少噪声干扰.
选择合适的PCB材料: 不同材料的介电常数不同，选择合适的材料可以帮助控制阻抗.
阻抗控制在现代电子设计中扮演着极其重要的角色，特别是在高速信号和高频应用中，对阻抗控制的精确度要求越来越高.

以上内容提供了关于 PCB电路板阻抗及其控制的基本概念和技术手段，旨在帮助理解为何阻抗控制是PCB设计中的一个关键因素。
