高多层PCB厂家:HDI板制作中的埋孔技术难点

作者: 编辑: 来源: 发布日期: 2024.09.04
信息摘要:
在HDI板制作的精细工艺中,埋孔技术无疑是一道技术难题的关卡,其复杂性与挑战性堪比攀登科技高峰的险峻之路。这项技术不仅要求精准无误,更需面对…

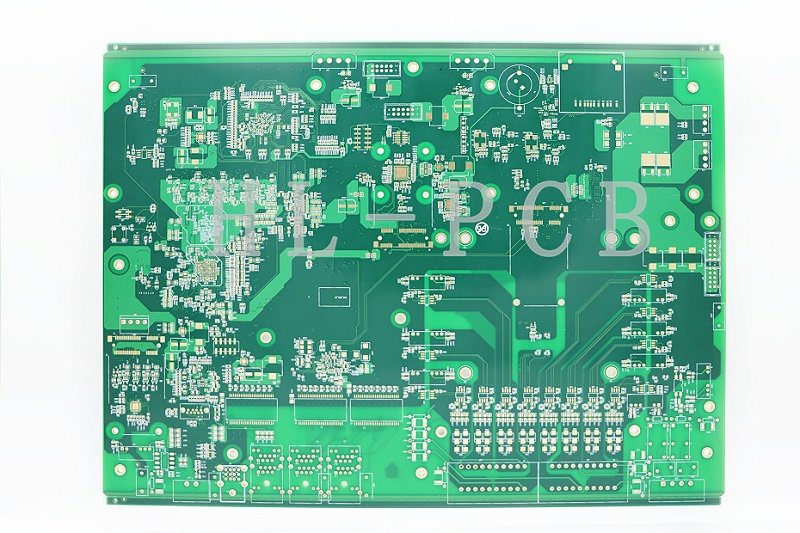

核心主板PCB

在HDI板制作的精细工艺中,埋孔技术无疑是一道技术难题的关卡,其复杂性与挑战性堪比攀登科技高峰的险峻之路。这项技术不仅要求精准无误,更需面对材料性质、工艺环境等多重变量的考验。


一、埋孔难度大
HDI设计中,线路层数多,连接点集中,如果采用埋孔技术,其难度相对较大,成本也较高。

二、埋孔与盲孔技术结合复杂
内层同时具有盲孔和埋孔的HDI工艺较为复杂,包括盲孔叠孔、埋孔非叠孔等多种组合形式,对制作设备和工艺要求极高。

三、工艺流程长且控制严格
埋孔技术涉及多个工艺流程,如压合、电镀填盲孔等,对设备、员工操作、生产环境和工艺参数控制均有严格要求,尤其是叠孔设计的重合性和互连可靠性的控制。

四、成本高昂
由于埋孔技术的复杂性和高精度要求,制作成本相对较高,许多企业因此不愿涉足此类工艺。

综上所述,HDI板制作中的埋孔技术难点重重,需要制作者在微观世界中展现出高超的技艺与严谨的态度。只有这样,才能确保HDI板在极端环境下依然能够稳定运行,为现代电子设备的性能提升贡献力量。
