PCB厂家:PCB板要电金与沉金的区别

作者: 编辑: 来源: 发布日期: 2024.09.13
信息摘要:
在PCB板的制造过程中,电金(电镀镍金)和沉金(化学沉金)是两种常见的表面处理工艺。它们各自具有不同的特点和应用场景。以下是电金与沉金的主要…

2946a4217494442ea7c5cdd2443e6b9b_40

在PCB板的制造过程中,电金(电镀镍金)和沉金(化学沉金)是两种常见的表面处理工艺。它们各自具有不同的特点和应用场景。以下是电金与沉金的主要区别:

工艺原理
电金:电金是通过电镀的方式,在铜面上镀上一层镍,然后再镀上一层金。这个过程需要通电,并且金盐和镍盐溶解在化学药水中,通过电化学反应在电路板的铜箔面上生成镍金镀层。电金工艺能够提供较高的硬度和耐磨性,适用于需要频繁插拔的连接器和金手指等部位。

沉金:沉金则是通过化学反应,将金粒子结晶并附着到PCB板的焊盘上。这个过程不需要通电,而是依靠化学药水中的金盐通过自催化反应沉积到铜面上。沉金工艺通常会在电镀镍的基础上进行,以防止铜与金直接接触时的电子迁移扩散。

特点与应用场景
电金:电金工艺形成的金层较薄,但是硬度较高,不易氧化,适合于需要高耐磨性和良好焊接性的场合。例如,手机电路板的主板、电脑主板、音响和小数码的电路板一般都采用电金工艺。电金工艺的成本较高,焊接强度较差,容易产生黑盘问题。

沉金:沉金工艺形成的金层较厚,颜色更黄,更容易焊接,不会造成焊接不良。由于沉金比电金软,所以金手指板一般选用电金,以保证耐磨性。沉金工艺适用于高密度布线的板子,因为它可以避免金丝短路的问题。沉金板的平整性与待用寿命与电金板一样好,一般不会出现组装后的黑垫现象。

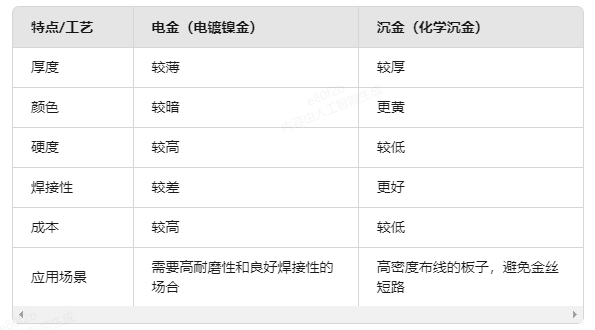

主要区别总结

微信图片_20240913152044


综上所述,电金和沉金各有优缺点,适用于不同的场合。在选择具体的工艺时,需要根据PCB板的具体需求和应用场景来决定。
