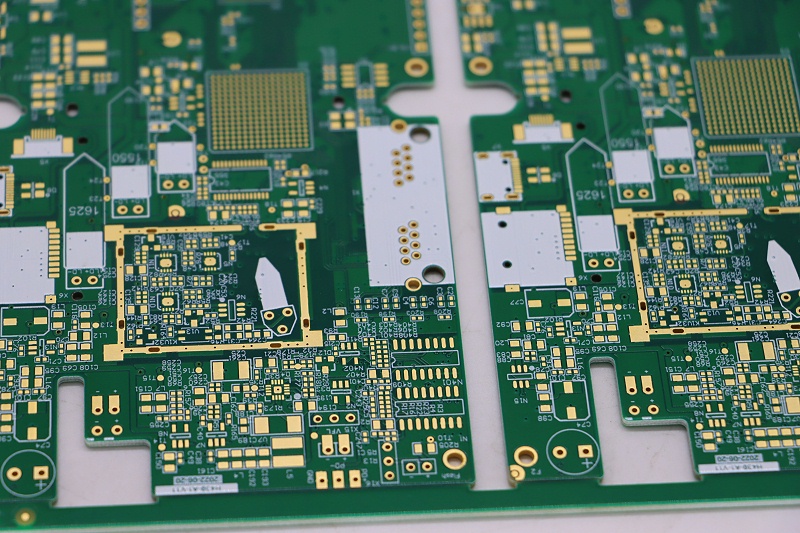

PCB电路板加工需注意以下关键问题，结合设计、制造、组装等环节的要点：

一、设计阶段注意事项
结构约束‌：需严格匹配结构要素图（外形尺寸、安装孔位置、连接器方向等），确保PCB装入指定空间无干涉‌。
元件布局‌：
贴片器件间距需≥0.3mm（同种器件）或≥0.13*h+0.3mm（异种器件），避免焊接粘连‌。
直插器件与贴片距离建议1-3mm，便于手工焊接‌。
板边沿器件需平行于切割方向，并预留禁布区防止损坏‌。
散热设计‌：大功率芯片周围元件需预留≥5mm空间，避免阻挡散热气流‌。
工艺标记‌：
四角需设定位孔（孔径≥2.5mm），斜对角设置Mark点（直径2mm，与周围颜色对比明显）‌。
长边预留≥3mm边距，避免贴片机干涉‌。

二、制造阶段关键点
材料选择‌：基材、铜箔等需符合耐热性、信号完整性要求，高频电路需选用低损耗板材‌。
蚀刻与镀层‌：
控制蚀刻药水浓度、温度，避免铜层不均。
镀前清洁表面，确保镀层附着力。

阻焊工艺‌：阻焊油墨厚度需均匀，避免覆盖焊盘或影响焊接可靠性^[用户个性化信息]^。

三、组装与焊接要求
防静电措施‌：操作时需佩戴防静电手套，使用接地设备‌。
焊接控制‌：
回流焊需避免焊盘上过孔，防止锡膏流入导致虚焊‌。
极性元件（如二极管）需明确标注方向‌。

质量检测‌：通过AOI、X-ray检测焊接缺陷（如桥接、冷焊）。

四、其他注意事项
文件一致性‌：确保设计文件与制造商工艺要求（如线宽、间距）匹配。
减少通孔元件‌：优先使用SMT器件，降低手工焊接成本。
散热设计‌：THT元件焊盘需留散热间隙，避免冷焊。


通过综合设计规范、工艺控制和严格检测，可有效提升PCB加工良率与可靠性‌。
