PCB线路板生产之沉铜工艺

作者: 编辑: 来源: 发布日期: 2021.12.30
信息摘要:
也许有些刚接触线路板厂的小伙伴们会奇怪,线路板的基材只有两面有铜箔,而中间是绝缘层,那么在线路板两面或多层线路之间它们就不用导通了吗?两面的…

也许有些刚接触线路板厂的小伙伴们会奇怪,线路板的基材只有两面有铜箔,而中间是绝缘层,那么在线路板两面或多层线路之间它们就不用导通了吗?两面的线路怎么可以连接在一起,使电流顺畅的经过呢?

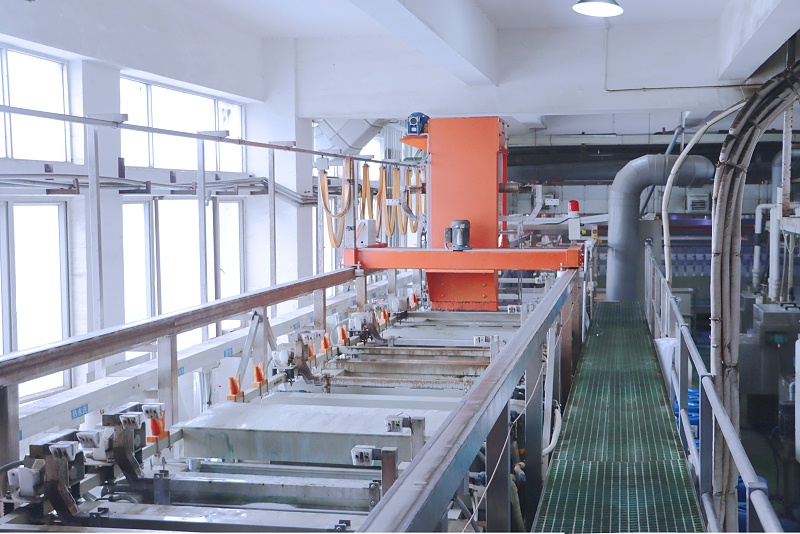

沉铜线


  下面请看线路板厂家为您解析这神奇的工艺—沉铜(PTH)。


  沉铜是化学镀铜(Eletcroless Plating Copper)的简称,也叫做镀通孔(Plated Through hole),简写为PTH,是一种自身催化的氧化还原反应。两层或多层板完成钻孔后就要进行PTH的流程。


  PTH的作用:在已钻孔的不导电的孔壁基材上,用化学的方法沉积上一层薄薄的化学铜,以作为后面电镀铜的基底。


  PTH流程分解:碱性除油→二或三级逆流漂洗→粗化(微蚀)→二级逆流漂洗→预浸→活化→二级逆流漂洗→解胶→二级逆流漂洗→沉铜→二级逆流漂洗→浸酸


  PTH详细流程解说:

  1.碱性除油:除去板面油污,指印,氧化物,孔内粉尘;使孔壁由负电荷调整为正电荷,便于后工序中胶体钯的吸附;除油后清洗要严格按指引要求进行,用沉铜背光试验进行检测。


  2.微蚀:除去板面的氧化物,粗化板面,保证后续沉铜层与基材底铜之间具有良好的结合力; 新生的铜面具有很强的活性,可以很好吸附胶体钯;


  3.预浸:主要是保护钯槽免受前处理槽液的污染,延长钯槽的使用寿命,主要成分除氯化钯外与钯槽成份一致,可有效润湿孔壁,便于后续活化液及时进入孔内进行足够有效的活化;


  4.活化:经前处理碱性除油极性调整后,带正电的孔壁可有效吸附足够带有负电荷的胶体钯颗粒,以保证后续沉铜的平均性,连续性和致密性;因此除油与活化对后续沉铜的质量至关重要。控制要点:规定的时间;标准亚锡离子和氯离子浓度;比重,酸度以及温度也很重要,都要按作业指导书严格控制。


  5.解胶:去除胶体钯颗粒外面包抄的亚锡离子,使胶体颗粒中的钯核暴露出来,以直接有效催化启动化学沉铜反应,经验表明,用氟硼酸做为解胶剂是比较好的选择。


  6.沉铜:通过钯核的活化诱发化学沉铜自催化反应,新生的化学铜和反应副产物氢气都可以作为反应催化剂催化反应,使沉铜反应持续不断进行。通过该步骤处理后即可在板面或孔壁上沉积一层化学铜。过程中槽液要保持正常的空气搅拌,以转化出更多可溶性二价铜。


  沉铜工序的质量直接关系到生产线路板的品质,这一点对于线路板厂家来说只至关重要的,是过孔不通,开短路不良的主要来源工序,且不方便目测检查,后工序也只能通过破坏性实验进行概率性的筛查,无法对单个PCB板进行有效分析监控,所以一旦出现问题必然是批量性问题,就算测试也没办法完成杜绝,最终产品造成极大品质隐患,只能批量报废,所以要严格按照作业指导书的参数操作。
