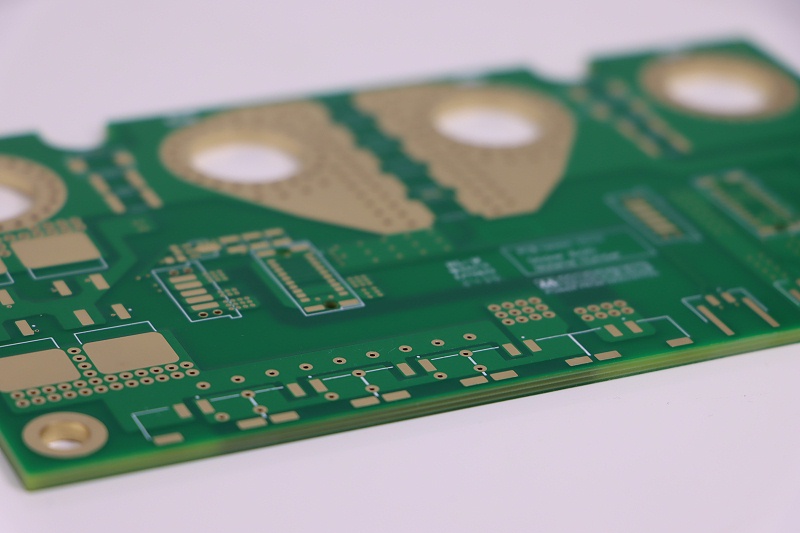

在工业4.0和新能源革命浪潮中，厚铜PCB正成为高功率电子系统的核心载体。相较于传统电路板，其铜箔厚度可达常规产品的3-8倍，这种结构创新带来了三大革命性优势：

1.卓越的电流承载体系

通过增大导体截面积，使电阻值降低约40%（以2oz铜厚为例）。某新能源汽车OBC实测显示，在20A持续电流下，温升比普通PCB降低15℃，完美适配800V高压快充平台需求。

2.三维热管理架构

铜层不仅作为导电介质，更构成立体散热网络。某光伏逆变器案例中，采用厚铜设计使IGBT模块结温下降12℃，系统MTBF提升至5万小时以上。

3.环境适应性突破

通过铜层与基材的应力匹配设计，振动测试中线路故障率降低60%。这种特性使其在矿用设备、航天器等极端场景中展现出不可替代性。

从智能电网到卫星电源，厚铜PCB正在重新定义电子设备的功率边界。随着铜箔沉积技术的进步，未来可能出现20oz超厚铜方案，进一步推动能源电子革新。
