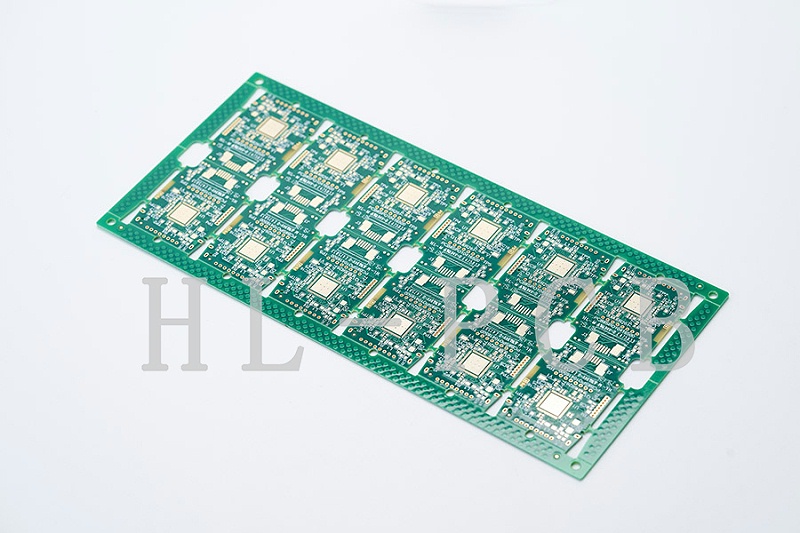

多层沉金线路板

在设计多层印刷电路板(PCB)时，确定外型、尺寸、以及层数是至关重要的决策过程。这些因素对PCB的效能、成本和制造周期都有显著影响。

一、关键考量

1、外形与尺寸
外型选择：PCB的外形应该根据产品整体结构来决定，要便于与其他组件配合安装。在外形设计时，推荐采用简单且长宽比适中的矩形，以便于提高生产效率。
尺寸决策：尺寸的确定须考虑产品结构和电路性能要求，同时要注意板子尺寸与线路密度的平衡。
2、层数的选择
 合理层数：层数由电路需求、板子尺寸和线路密集度共同决定。常用的多层PCB层数包括四层和六层等。四层板典型结构包括两个信号层和一个电源层与一个地层。

对称性重要：多层板应保持各层对称，并优先选择偶数铜层，避免因不对称导致板面扭曲。

二、设计策略
1、 信号与内电层的处理
信号与内电层屏蔽：通过将信号层与内电层紧密安排，利用内电层的大面积金属化来为信号层提供电磁屏蔽效果。
2、对称性的维持
重视层结构对称：在设计多层PCB时，保持层结构的对称性对于减小电磁辐射和信号串扰至关重要。
3、元器件布局
元器件定位与方向：元器件的布局应基于电路功能，使得布局既符合电路流向又能优化性能。

总之，在多层PCB设计中，外形、尺寸、层数的合理确定以及遵循适当的设计原则对于确保产品的成功至关重要。正确的设计不仅能提高电路性能，还能降低成本并加速生产周期。
