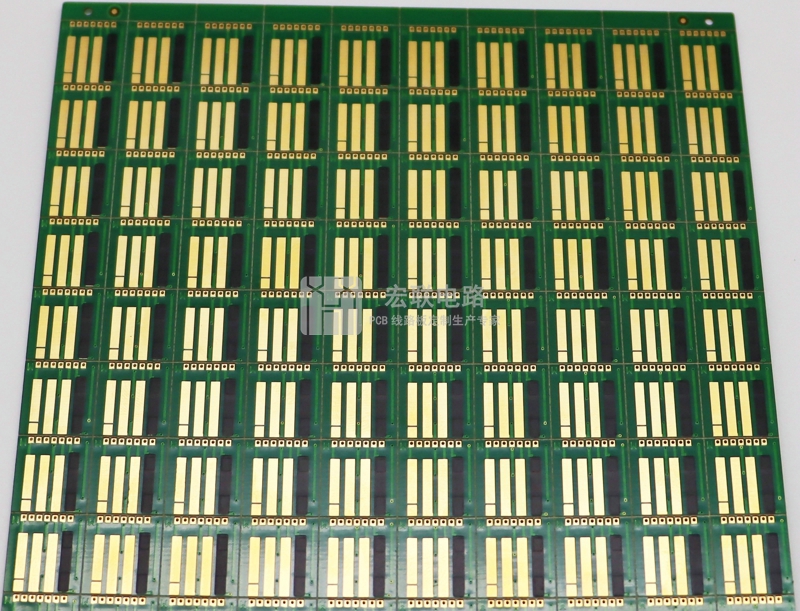

由于电子产品都是由各类电路板组成控制部分进行工作，因此，PCB抄板这样一个过程，利用反向技术手段对电路板进行逆向解析，将原有产品的文件、物料清单、原理图等技术文件进行1:1的还原操作，然后再利用这些技术文件和生产文件进行制板、元件焊接、电路板调试，完成原电路样板的整个复制。

一、下文将对PCB抄板过程进行详细介绍：

1、拿到一块PCB，首先在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。最好用数码相机拍两张元气件位置的照片。现在的pcb电路板越做越高级，上面的二极管三极管有些不注意根本看不到。

2、拆掉所有多层板抄板器件，并且将PAD孔里的锡去掉。用酒精将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素，以便得到较清晰的图像。再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，PCB 在扫描仪内摆放一定要横平竖直，否则扫描的图像就无法使用。

3、调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和 BOT.BMP，如果发现图形有问题还可以用 PHOTOSHOP进行修补和修正。

4、将两个BMP格式的文件分别转为PROTEL格式文件，在 PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。所以说pcb抄板是一项极需要耐心的工作，因为一点小问题都会影响到质量和抄板后的匹配程度。

5、将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将 SILK层删掉。不断重复知道绘制好所有的层。在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。

6、用激光打印机将TOP LAYER，BOTTOM LAYER分别打印到透明胶片上(1:1的比例)，把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。

备注:如果是多层板还要细心打磨到里面的内层，同时重复第三到第五步的抄板步骤，当然图形的命名也不同，要根据层数来定，一般双面板抄板要比多层板简单许多，多层抄板容易出现对位不准的情况，所以多层板抄板要特别仔细和小心。其中内部的导通孔和不导通孔很容易出现问题。

二、PCB抄板/电路板抄板服务流程

1. 项目咨询/报价PCB抄板费用：客户提供自己的抄板需求、板型介绍、预期抄板时间以及相关PCB板已知信息，并与抄板公司业务人员沟通谈妥pcb抄板价格。

2. 客户提供母板并预付保证金：如果是以快递的形式寄送PCB板，请注意包好，以免损坏。

3. 公司按客户需求进行抄板。

4. 抄板完成请客户确认。

5. 确认完成，结清尾款。

以上就是关于PCB抄板_电路板抄板厂家作业流程，如果您有电路板产品需要做PCB抄板、电路板抄板改版、电路板抄板打样、抄原理图、欢迎联系深圳宏联电路有限公司，我们将竭诚为您服务！
