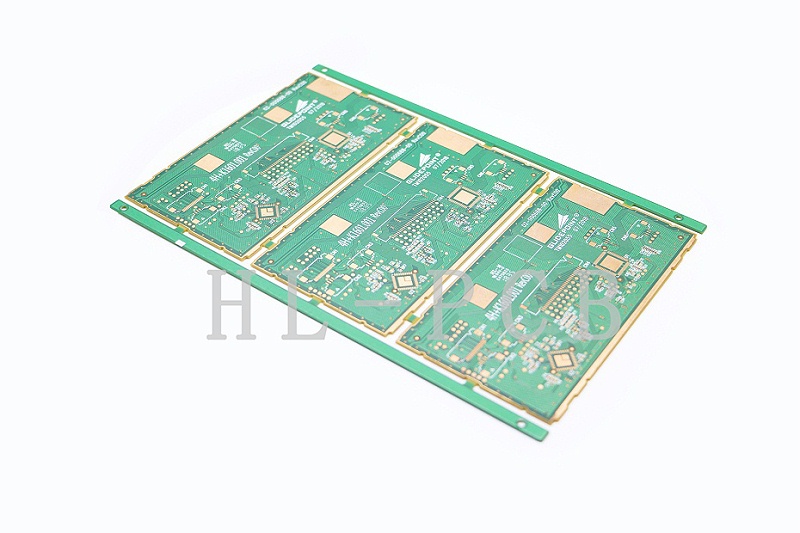

无卤素PCB

无卤素PCB电路板是一种不含卤素元素的电路板，它在现代社会的应用越来越广泛。以下是无卤素PCB电路板的主要特点：

一、环保性能
无卤素PCB电路板的最大特点是其环保性能。由于不含卤素元素，这种电路板在生产和使用过程中不会对环境造成污染，符合RoHS等环保法规的要求。此外，无卤素PCB电路板的材料在高温下不会分解产生有毒有害气体，对人体健康和环境安全更有保障。

二、绝缘性能
无卤素PCB电路板的绝缘性能优于传统的含卤素电路板。无卤素PCB使用的是无卤环氧树脂，其分子键的极性较低，从而提高了绝缘电阻和击穿电压。这意味着无卤素PCB电路板能够提供更好的电气绝缘，减少电流的击穿率。

三、抗吸水性
无卤素PCB电路板的抗吸水性也更强。由于氮磷环氧树脂中的氮和磷与水中氢原子形成氢键的几率较低，因此无卤素PCB的吸水性较传统含卤素电路板更低。这使得无卤素PCB电路板在潮湿环境中也能保持稳定的性能。

四、热稳定性
无卤素PCB电路板具有更好的热稳定性。无卤素PCB中的氮、磷元素含量高于传统电路板，这导致其单体分子量和玻璃化转变温度（Tg）更高。这意味着无卤素PCB电路板在高温条件下仍能保持良好的物理和电气性能。

五、高分子量
无卤素PCB电路板的分子量较高，流动性较低，因此在加热时不会像含卤素PCB那样膨胀，提供了更好的稳定性。

六、应用领域
无卤素PCB电路板的这些特点使其在许多领域有着广泛的应用。例如，智能手机、笔记本电脑、平板电脑、电视、家用电器、汽车电子和航空航天等领域都可以用到无卤素PCB电路板。

综上所述，无卤素PCB电路板因其环保、高绝缘、抗吸水和热稳定性好等特点，在现代电子行业中得到了广泛的应用和发展。随着人们对环境保护意识的提高和电子技术的发展，无卤素PCB电路板的需求将会继续增长。
