线路板贴片后为什么会出现个别过孔不通的现象呢?

作者: 编辑: 来源: 发布日期: 2019.06.08
信息摘要:
线路板贴片后为什么会出现个别过孔不通的现象呢? 这也许是很多电路板公司都会存在的一个问题,下面就让小编来为大家分析下具体是什么 原因产生的。…

  线路板为什么贴片后会出现个别的过孔不通的现象呢?


疑问

        这也许是很多电路板公司都会存在的一个问题,下面就让小编来为大家分析下具体是什么原因产生的。

        客户插件后测试发现过孔(导通孔)不通,插件前可正常导通测试,外观无钻偏现象,主要是如下五大原因产生的:

第一:孔铜不够;

第二:孔壁粗糙度过大

第三:钻孔粉尘塞孔

第四:钻孔断刀补孔

第五:阻焊塞孔不良

 在管控过孔不通问题上,孔铜是最重要的环节,咱们宏联电路的自动沉铜线功劳可不小:

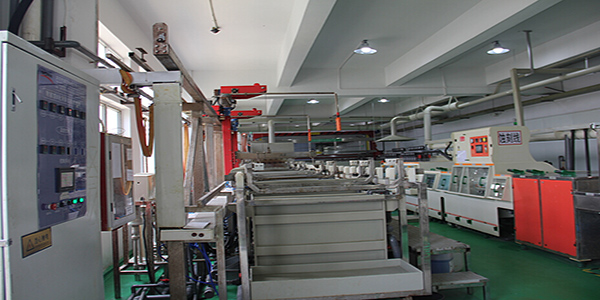

自动沉铜线

保养:维修部门会每周定期的对设备进行保养

 分析:沉铜部门是分两班倒的工作模式,24小时工作,每天每班都会对药水浓度进行分析调整,达到最佳值,沉铜缸是采用的电脑数控自动添加药水。

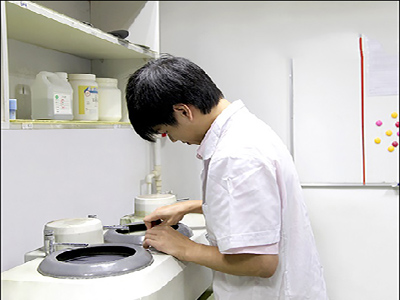

切片分析

 检测:沉铜线检测方法主要是背光级数检测,级数大于9级才是合格的,确保沉铜和孔化的质量

 检测的方法有沉积速力检测(标准时间内的铜层厚度);除胶速力(这主要是针对于多层板需要除胶);孔壁粗糙度检测

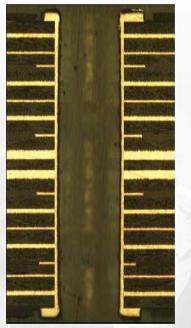

孔壁分析图
