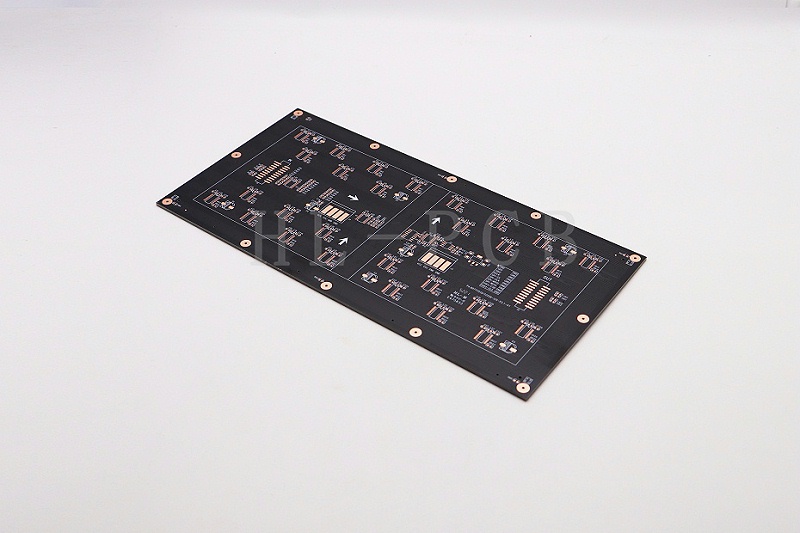

3D显示屏PCB（Printed Circuit Board）是指用于制造3D显示屏的电路板。这种电路板通常包含了复杂的电子元件和线路布局，用于驱动和控制3D显示屏的显示效果。在PCB设计中，3D显示技术的应用使得设计师能够更加直观地查看设计中的每一个细节，从而提高设计效率和准确性。
一、3D显示屏PCB的设计特点
3D显示屏PCB的设计特点主要包括以下几个方面：
1、封装尺寸与实际尺寸的匹配：在设计封装时，一般会考虑到余量，因此封装焊盘会比实际大一些。而通过STEP格式导入的3D模型为实际大小，如果和PCB存在一定的差异，可能会影响到3D显示的效果。
2、3D模型的导入与预览：在Altium Designer软件中，可以通过导入3D封装模型来查看3D效果。用户可以在PCB中切换到3D视图，以查看3D效果预览。
3、3D显示的实现方式：在PCB设计中实现3D显示并不意味着在PCB上真正添加3D模型。实际上，所谓的3D显示只是在原理图编辑界面通过给元件添加3D效果，并没有在PCB实体上添加真正的3D模型。
二、3D显示屏PCB的应用实例
1、数码管点阵液晶屏PCB封装库
数码管点阵液晶屏PCB封装库提供了多种尺寸的数码管和点阵液晶屏的PCB封装库，这些封装库包含了12864、1602、8*8点阵等多种类型的显示器封装。这些封装库适用于Altium Designer软件，并且支持带3D视图的PCB封装库。
2、OLED显示屏的应用
OLED显示屏是一种新型的显示器件，由多个发光二极管按矩阵形式排列封装而成。它们通常用来显示时间、图文等信息。在某些设计中，OLED显示屏可以通过简单的级联来实现显示屏的拓展。
3、PCB 3D模型和PCB 3D模型尺寸资料
提供了一些关于PCB3D模型和PCB3D模型尺寸的资料，这些资料可以免费下载，为设计和制造3D显示屏PCB提供了有用的参考信息。
综上所述，3D显示屏PCB的设计和应用涉及到了一系列的技术和方法，包括封装尺寸的设计、3D模型的导入与预览、以及实际的
PCB制造过程。随着技术的发展，我们可以期待更多创新的3D显示屏PCB产品出现。
