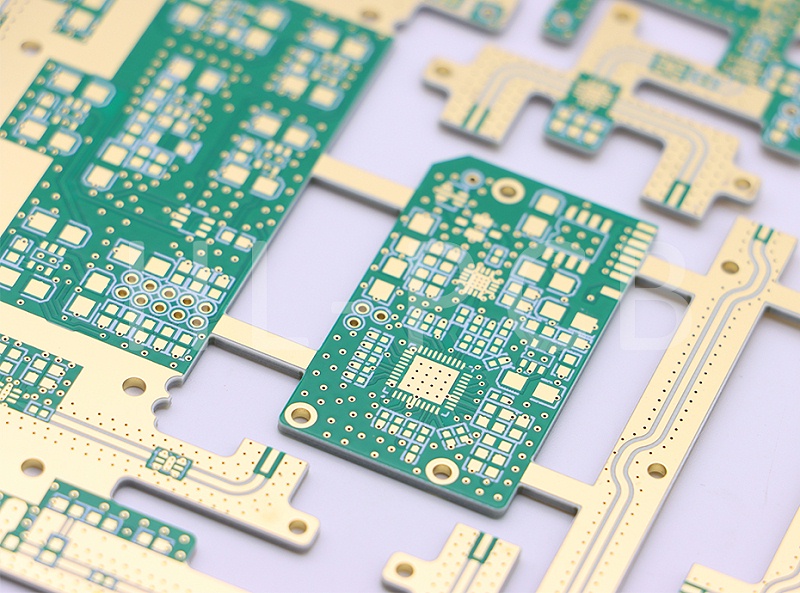

5G通信PCB板的加工工艺在高频信号传输、高密度互连和热管理等方面提出了特殊要求，其核心工艺创新主要体现在以下方面：

一、关键工艺环节
钻孔技术‌
采用控深钻设备实现双面精准钻孔，通过棘轮联动组件和清洁系统提升加工精度，解决传统单面钻孔的翻面难题‌。

顺序层压法‌
通过分次压合、钻孔和电镀构建埋孔/盲孔结构，支持三维互连。猎板PCB采用激光微槽定位技术（精度±25μm）和动态阻抗补偿，将翘曲度控制在≤0.5%‌。

图形电镀与退膜‌
在孔壁和线路铜皮上电镀铜层及金属保护层，通过NaH溶液退去抗电镀膜，确保非线路区域铜层裸露‌。

二、高频信号处理技术
材料选择‌：混合使用罗杰斯RO4350B（Dk=3.0，Df<0.002）与FR-4基材，关键信号层采用低损耗材料‌。
阻抗控制‌：线宽公差从±20%提升至±10%，介厚公差±7%，铜厚公差±3%以匹配5%阻抗要求‌。
短桩效应抑制‌：通过背钻孔技术将Stub长度控制在0.1mm以下，减少112Gbps信号衰减‌。
三、热管理与集成创新
嵌入式散热‌：内埋铜块提升散热效率，配合石墨层和磁环设计降低热阻‌。
结构优化‌：采用凹槽式基座与弧形滤波板一体化设计，简化集成厚度并增强抗干扰性‌。

四、检测与质量控制
电气性能检测‌：高频测试网络分析仪验证28GHz以上频段的信号完整性，确保误码率<10⁻¹²‌。
热循环测试‌：在-55℃~125℃温度循环中监测分层风险，CTE差值需<5 ppm/℃‌。

5G通信PCB工艺通过精密制造与材料创新，实现了高频信号的低损耗传输和高可靠性，为毫米波通信提供了技术保障‌。
