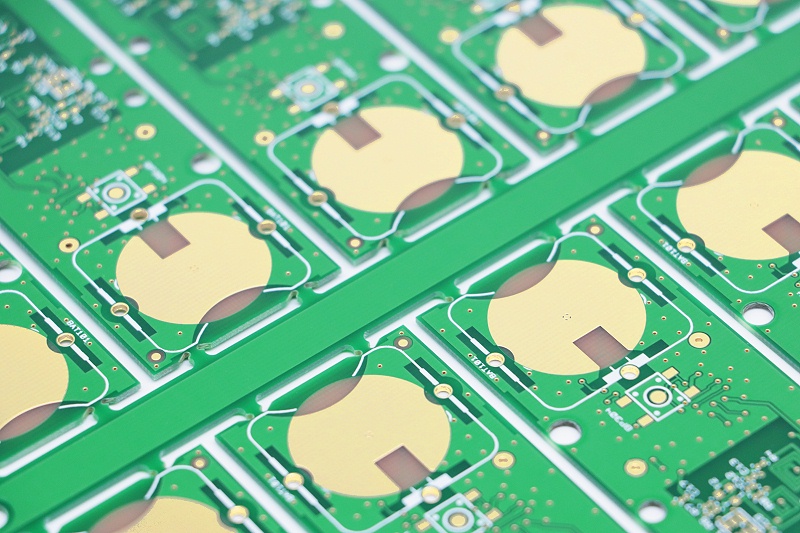

PCB线路板厂家在给PCB做完沉金工艺后，由于镍面粗糙，导致化金后目视观察则表现为金面粗糙。这种失效模式对产品可靠性存在较大的风险，在客户端进行焊接时可能会出现上锡不良的潜在失效风险。有些人对于粗糙的原因不是很清楚，可能潜在失效原因有以下几种：

1、药水性能因素，特别是在新配槽时极易出现。这种失效只能找药水厂家配合改善，主要可从配槽时的M剂比例、D剂添加量、起镀活性等几方面进行调整改善。

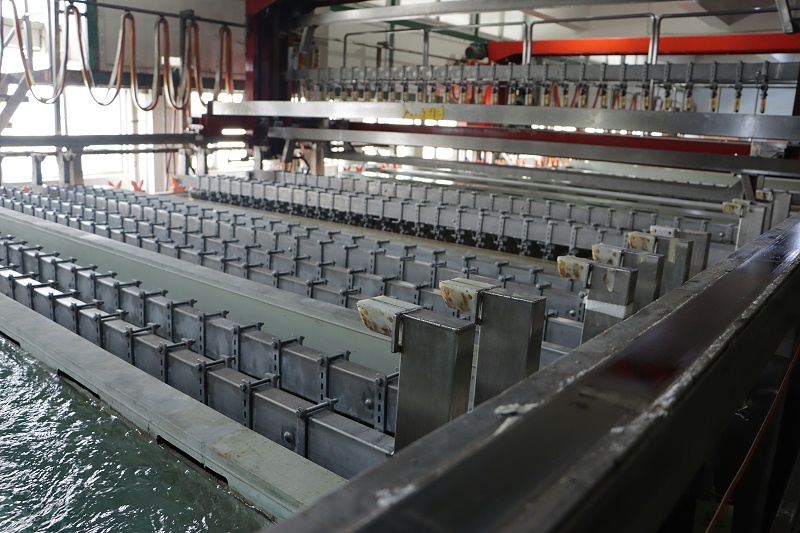

2、镍槽沉积速率太快，通过调整镍槽药水组份，将其沉积速率调整至药水商的要求规格中值。

3、镍槽药水老化或有机污染严重，按药水商要求进行定期换槽。

4、镍槽析镍上镀严重，及时安排硝槽和新配槽。

5、保护电流太高，检查防析出装置工作是否正常和检查镀件是否接触槽壁，如有及时纠正。

另一方面镍缸药水失衡也会导致沉积松散或粗糙，影响沉积粗糙的主要原因是加速剂太高或稳定剂太少，至于如何改善，可以在实验烧杯加入稳定剂，按1m/L,2m/L,3m/L做对比实验。通过对比可以发现镍面逐渐变得光亮，只要找到适当的比例将稳定剂加入镍缸即可试板和重新生产。

以上便是PCB电路板厂家小编分享的沉金PCB板金面粗糙原因及改善建议，希望对你有所帮助！
