电路板的电源正极负极该如何进行区分?PCB厂家告诉你

作者: 编辑: 来源: 发布日期: 2021.01.19
信息摘要:
印制电路板,简称PCB,是电子元件的基础组成部分,连接中枢。很多人在拆开零件后,看见电路板上密密麻麻的线路,不知道如何区分正负极,那么PCB…

印制电路板,简称PCB,是电子元件的基础组成部分,连接中枢。很多人在拆开零件后,看见电路板上密密麻麻的线路,不知道如何区分正负极,那么PCB厂家小编作为 生产PCB的专业人士,现在就来帮大家科普科普,如何区分电路板的电源正负极。

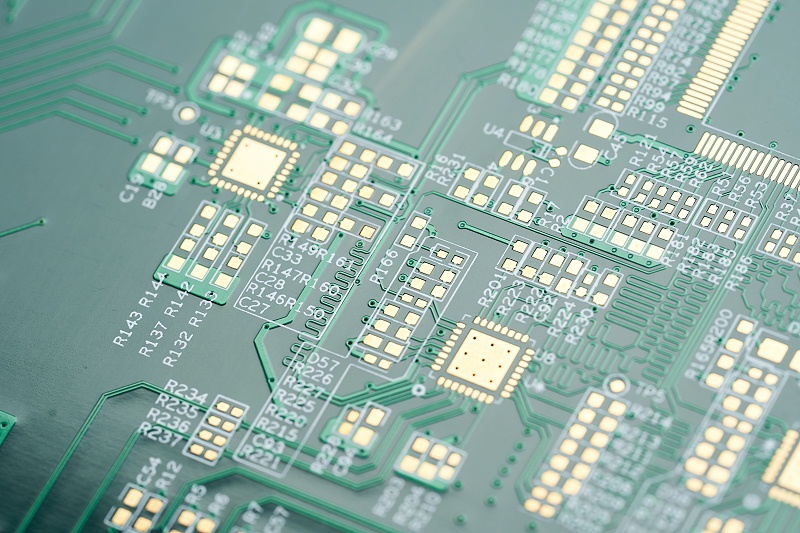

_DSC1614

首先呢,pcb小编厂家要告诉大家,设计师要想设计出完美的PCB线路板,首先就是要确定好电路板的正负极。在设计师一步步层层设计,并考虑其个器件之间的匹配问题。 直流供电的电路,其电源一般分为单电源供电,包括电源正和电源地;双电源供电,包括电源正和电源负。在区分电路中正负极的时候可以通过以下几种方法来判断。


1、根据电路板的丝印来确定正负极

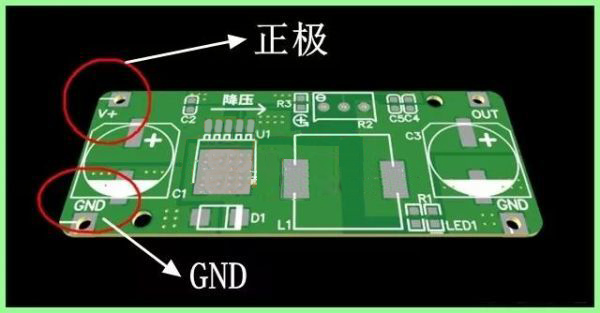

工程师在设计PCB时,都会对接口部分的针脚定义用丝印标识好,对电源正负极来说,一般会用V+和GND来区分电源的正负极。所以,首先看板子上的丝印,通过板子上的丝印内容可以了解到很多信息,正确理解电路板的丝印信息非常重要。如下图所示,V+所表示的就是正极,GND就是电源地。

sss


2、根据极性元器件来确定正负极

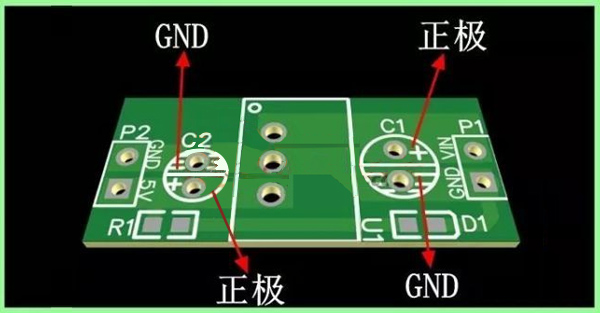

极性元器件是有极性的,在使用时不能接反。常用的有极性的元器件有电解电容、二极管等。所以通过有极性的元器件可以确定电路的正负极。以电解电容为例,其正极一定要接电源正,负极一定要接GND,识别对了电容的引脚也就能确定电路的正负极。电容确定正负极如下图所示。



sss


3、根据大面积的覆铜来确定正负极

在设计PCB时为了提高抗干扰能力、降低地线的阻抗,会把地以大面积覆铜的方式实现电气连接,在如果电路板覆铜了,基本都是以GND作为网络覆铜的,依次可以判断大面积覆铜的是地线。



4、其他方式来确认正负极

也可以通过芯片的引脚来确认正负极,芯片都是需要供电,有供电引脚,如果知道芯片的引脚顺序也可以区分出电源的正负极,但是这种方法有个缺陷,就是只适用于只要一个电源网络的情况,如果电路板上有多个电源网络,则还需要通过以上方法进一步确认。



好了,通过以上可以得知如何区分电路板的正负极,目前PCB市场需求加大,我们坚持在第一线。深圳市宏联是专业的PCB线路板生产厂家,十二年PCB制作经验,专业批量生产,高品质产品服务,如有需要可联系我们400-775-2975
