PCB板常见布局原则

一、按照信号走向布局原则

1.通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。

2.元件的布局应便于信号流通，使信号尽可能保持一致的方向。多数情况下，信号的流向安排为从左到右或从上到下，与输入、输出端直接相连的元件应当放在靠近输入、输出接插件或连接器的地方。

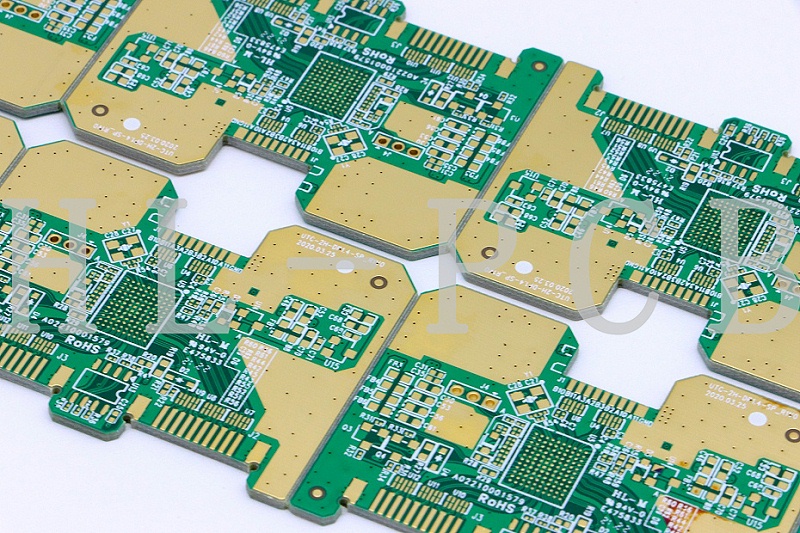

1.在通常条件下,所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴IC等放在底层。
2.在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。
3.带高电压的元件应尽量布置在调试时手不易触及的地方。
4.位于板边缘的元件，离板边缘至少有2个板厚的距离。
5.某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电、击穿而引起意外短路。

6.元件在整个板面上应分布均匀、疏密一致。
