HDI技术与传统PCB技术的性能对比,不仅是技术层面的迭代升级,更是对未来电子产业发展趋势的深刻洞察与引领。

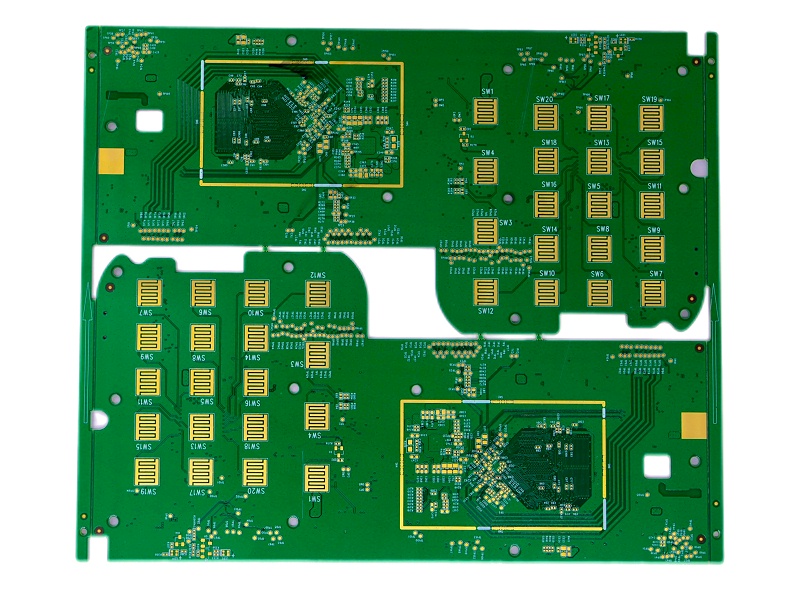

HDI(高密度互连板)和传统PCB(印刷电路板)在性能上有显著的差异。以下是基于给定搜索结果的对比分析:
1. 尺寸和重量
-
HDI:体积更小、重量更轻。由于采用了积层多层板(BUM)的制造方式,HDI电路板具有“轻、薄、短、小”的优点。
-
传统PCB:通常较大较重,因为它们使用的是传统的机械钻孔方式,无法实现像HDI那样的高密度互连。
2. 布线密度
-
HDI:布线密度更高。HDI板通过使用激光钻孔技术,可以实现更小的孔径(一般为3-5mil,即0.076-0.127mm),从而在单位面积内获得更多的线路分布。
-
传统PCB:布线密度较低。传统PCB通常采用机械钻孔,孔径难以进一步缩小,因此在相同面积下线路分布较少。
3. 电性能
-
HDI:电性能更好。HDI板增加了互连密度,可以增强信号强度和提高可靠性。此外,HDI板对于射频干扰(RFI)、电磁波干扰(EMI)、静电释放(ESD)和热传导等方面具有更佳的改善。
-
传统PCB:电性能相对较低。由于互连密度较低,信号强度和可靠性可能不如HDI板。
4. 制造工艺
-
HDI:制造工艺更为复杂。HDI板的生产需要高精度的激光钻孔技术,并且对埋孔塞孔的要求非常高。如果这些工艺没有做好,可能会导致严重的质量问题。
-
传统PCB:制造工艺相对简单。传统PCB通常采用机械钻孔,工艺相对成熟且简单。
5. 成本
-
HDI:在制造超过八层的PCB时,成本可能会比传统复杂压合制程低。
-
传统PCB:在制造较简单或层数较少的PCB时,成本可能较低。
HDI技术在尺寸、重量、布线密度和电性能方面都优于传统PCB技术,但其制造工艺更为复杂,对技术和设备的要求更高。因此,在选择PCB技术时,需要根据具体的应用需求和成本考虑来进行权衡。
