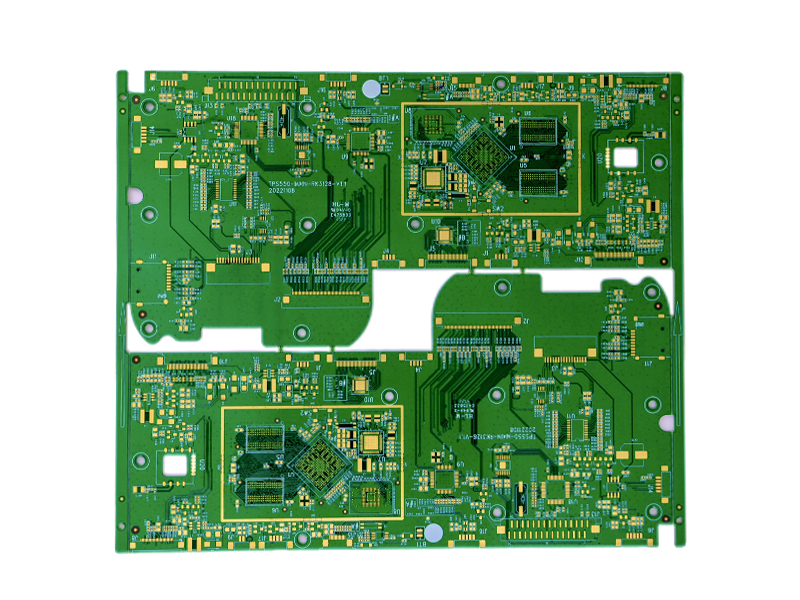

16层HDI任意互联
HDI线路板,因其高密度、高可靠性和高互连性特点,在现代电子设备中得到了广泛应用。其中,盘中孔处理工艺是HDI线路板制造过程中一个关键环节,它涉及到在焊盘上形成的微小孔洞的处理,以确保电路板的性能和可靠性。以下是关于HDI线路板盘中孔处理工艺的详细解释和相关工艺步骤。
盘中孔工艺定义
盘中孔(VIP, Via in Pad)是指在SMD(Surface Mount Device)焊盘内部的过孔技术,通常用于0603及以上尺寸的SMD和BGA(Ball Grid Array)焊盘,旨在减少信号路径的长度,提高信号传输速度和电路板的紧凑性。
盘中孔处理工艺步骤 1、设计阶段:
在设计阶段,需要考虑盘中孔的位置和数量,以及与周围线路的布局,以满足信号传输和元器件安装的需求。
2、钻孔与塞孔:
钻孔是通过特殊设备在焊盘上形成孔洞的过程。在HDI线路板中,孔径可能非常小,如0.1mm或更小。
塞孔是指在孔内填充阻焊材料(如阻焊油墨、树脂或铜浆),以防止在后续焊接过程中锡从孔内穿透元器件面造成短路,同时保持孔内阻焊材料的完整性。
3、电镀处理:
为了增强孔的导电性和保护孔壁,通常会在孔内镀上一层铜,这一步对于保证HDI板的导电性能至关重要。
4、表面处理:
对于盘中孔,特别是在BGA焊盘上,要求塞孔后的孔壁必须平整,凸凹误差需控制在极小范围内,以确保焊接质量。
5、测试与验证:
完成塞孔和电镀后,需要进行严格的测试,包括飞针测试和电气测试,以确保盘中孔的性能符合设计要求。
HDI线路板的盘中孔处理工艺是一个精细且关键的步骤,它直接影响到电路板的性能和可靠性。通过合理的盘中孔设计和严格的工艺流程控制,可以确保HDI线路板在高密度应用中的稳定性和高效性。
