HDI PCB厂家:HDI盲埋孔线路板制作难点分析

作者: 编辑: 来源: 发布日期: 2024.12.18
信息摘要:
HDI(高密度互连)盲埋孔线路板的制作是一项技术密集型工作,涉及材料科学、精密加工、复杂工艺等多个领域。以下是HDI盲埋孔线路板制作的主要难…

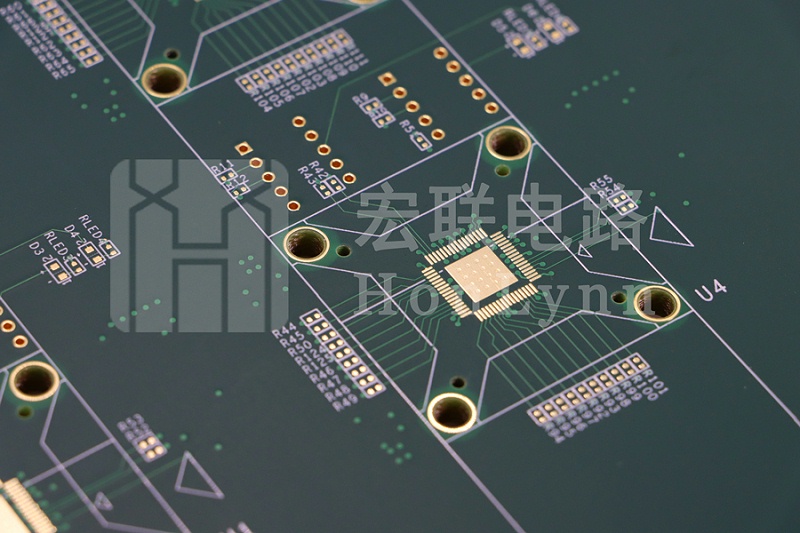

HDI线路板

HDI(高密度互连)盲埋孔线路板的制作是一项技术密集型工作,涉及材料科学、精密加工、复杂工艺等多个领域。以下是HDI盲埋孔线路板制作的主要难点分析:


1、材料选择与加工难度
HDI板的材料相较于普通PCB更为复杂,通常需要使用高性能材料如PTFE、PPO、PI等。这些材料在加工过程中容易产生热应力和表面包覆层破裂等问题,对最终产品的质量造成影响。

2、层间连接技术
HDI设计中,线路层数多,连接点集中,传统的穿孔连接方式会导致穿孔频率过高,影响线路稳定性和板的性能。因此,HDI板常采用盲孔和埋孔技术来实现层间连接。然而,埋孔技术难度大且成本高昂;盲孔则需要依赖激光钻孔等高精度设备进行加工,容易出现穿孔质量不良的问题。

3、盲孔与埋孔的制作工艺
盲孔和埋孔的制作工艺复杂,特别是盲孔的制作,由于钻孔后的质量问题不可修复,一旦出现问题就需要重新制作整个板子。盲孔的制作通常包括钻孔、界面活化和镀铜三个步骤,其中钻孔的精度要求特别高,而活化和镀铜则需要精确控制以保证成品质量。

4、压合工艺
在HDI板的制造过程中,压合是一个关键步骤,它直接影响到成品的可靠性。压合工艺需要严格控制,以确保板子的厚度均匀和结构稳定性。例如,在四层机械盲孔板的压合过程中,需要分步骤进行,以避免因板叠层厚度不均匀而导致的板翘现象。

5、成本控制
由于HDI板的制造涉及多种高精度技术和复杂工艺流程,如激光钻孔、电镀填孔等,这些都增加了生产成本。特别是埋孔技术,其复杂性和高精度要求使得制作成本相对较高,许多企业因此不愿涉足此类工艺。

6、制作流程的特殊性
HDI埋盲孔线路板的生产工艺流程中,激光钻孔是一个重要环节。由于盲孔直径较小,通常需要使用激光才能钻孔。此外,对于特殊的盲埋孔设计,如L1到L2有盲孔,L2到L3有埋孔,也必须使用激光钻孔。激光钻孔的专用工具制作要求高,需要在盲孔位蚀出跟进行直径等大的CuClearance,并且要在MI丝印网版改动页标明。

综上所述, HDI盲埋孔线路板的制作难点主要包括材料选择与加工难度、层间连接技术、盲孔与埋孔的制作工艺、压合工艺、成本控制以及制作流程的特殊性。克服这些难点需要PCB企业在技术研发、设备投入和工艺控制等方面持续投入,以确保产品的高质量和高可靠性。
