PCB板厂家:多层pcb线路板盲孔制造技术

作者: 编辑: 来源: 发布日期: 2024.10.30
信息摘要:
多层PCB线路板盲孔制造技术是一种先进的制造工艺,它允许在PCB的内部层之间创建连接,而不必在电路板的表面可见。这种技术可以提高PCB的性能…

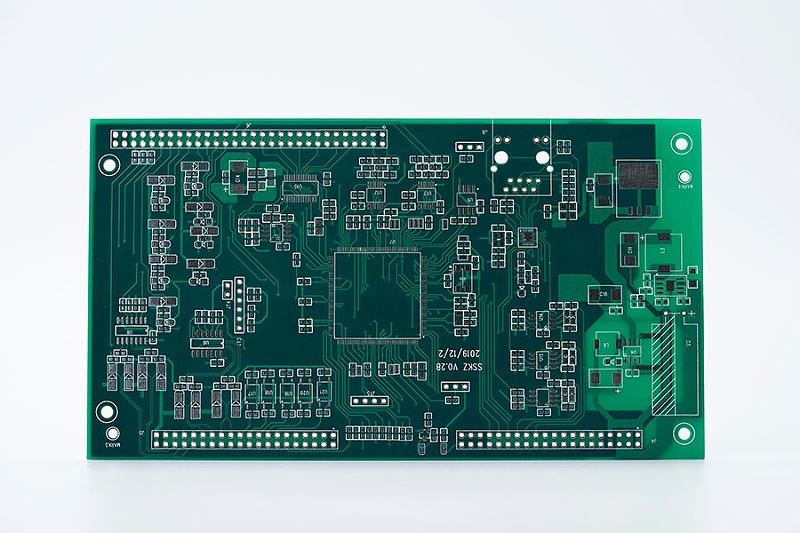

四层线路板

多层PCB线路板盲孔制造技术是一种先进的制造工艺,它允许在PCB的内部层之间创建连接,而不必在电路板的表面可见。这种技术可以提高PCB的性能和可靠性,因为它允许信号在不同层之间传输时不受阻隔。


多层PCB制造过程
多层PCB线路板盲孔的制造过程涉及几个关键步骤。首先,使用光刻技术将设计图案转移到PCB板材上。光刻技术利用紫外线或激光束在光敏材料上形成微小的凹槽或凸起,从而形成所需的图案。在这个过程中,制造商可以根据设计要求精确控制盲孔的位置和大小。

接下来,使用化学蚀刻方法来去除光刻材料,从而形成盲孔。化学蚀刻是一种利用化学反应来溶解或破坏材料的方法。在多层PCB线路板制造中,选择适当的蚀刻液,并将其浸泡到PCB板材上。蚀刻液中的特定化学物质与光刻材料发生反应,导致其被溶解或破坏,从而形成盲孔。

多层PCB技术优势
多层PCB线路板盲孔技术的优势在于它可以提高空间利用率,大幅度增加电路的布线密度,特别是在高密度互连 (HDI)板中。此外,盲孔技术减少了信号传输的路径长度和过孔数量,有效降低了信号延迟和交叉干扰,提高了信号完整性。同时,由于盲孔不需要穿透整个板层,因此减少了对PCB结构的削弱,增强了板子的整体机械强度和可靠性。

多层PCB制造挑战与解决方案
尽管盲孔技术有许多优点,但它的实现并不容易。它对 PCB制造工艺提出了更高要求,如精确的钻孔定位、多层板的对准、孔壁的金属化处理等都是技术难点。随着电子产品向更轻薄、更快速、更智能的方向发展,埋盲孔技术作为提升PCB性能的关键技术,其应用将越来越广泛。

总的来说,多层PCB线路板盲孔制造技术是一种高效且精确的方法来实现盲孔的制作。这种技术的应用将有助于推动 多层PCB制造行业的发展,为电子设备的设计和制造带来更多的可能性。
