PCB板干区常见问题汇总(线路、阻焊、文字)(二)

作者: 编辑: 来源: 发布日期: 2019.08.10
信息摘要:
PCB板干区常见问题汇总(线路、阻焊、文字)(二) 11.曝光机曝光时为什么要吸真空? 12.前处理采用火山灰磨板有什么优点?缺点?....…

PCB板干区常见问题汇总(线路、阻焊、文字)(二)


    11.曝光机曝光时为什么要吸真空?

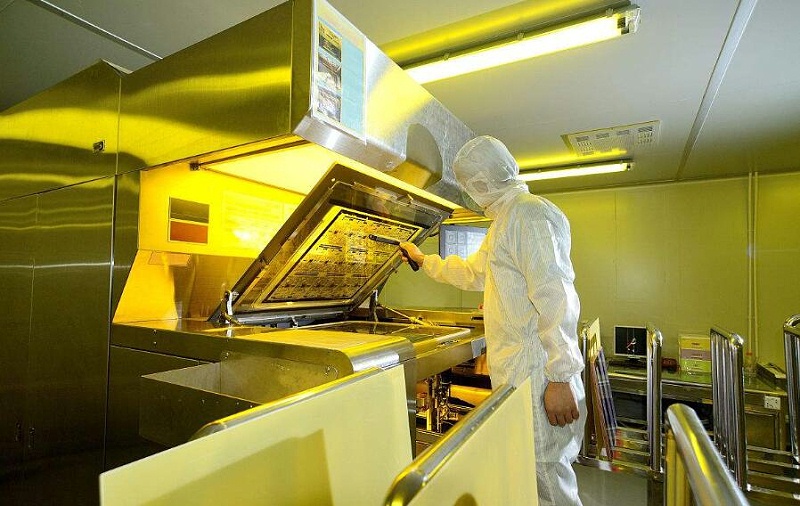

         答:非平行光的曝光作业中(以“点”为光源的曝光机),吸真空度的大小程度是影响曝光品质的重大因素,空气也是一种介质层,在曝光时如果在板、菲林、抽气膜之间存在有空气,那么就会产生光的折射,影响曝光的效果,吸真空不但是为了防止光的折射,同时也是为了不让菲林与板面的间隙会扩大,保证对位/曝光的质量。曝光机

     12.前处理采用火山灰磨板有什么优点?缺点?
           答:优点:a、磨料浮石粉粒子与尼龙刷结合的作用与棉布相切擦刷,能除去所有的污物,露出新鲜的纯洁的铜;b、能够形成完全砂粒化的、粗糙的、均匀的、多峰的表面,没有耕地式的沟槽;c、由于尼龙刷的作用缓和,表面和孔之间的连接不会受到破坏;d、由于相对软的尼龙刷的灵活性,可以弥补由于刷子磨损而造成的板面不均匀的问题;e、由于板面均匀无沟槽,降低了曝光时光的散射,从而改进了成像的分辨率。缺点:其不足是浮石粉对设备的机械部分易损伤,浮石粉颗粒大小分布的控制以及基板表面(尤其是孔内)浮石粉残留物的去除等问题。


    13.显影点过大或过小会有什么影响?
           答:正确的显影时间通过显影点(没有曝光的干膜从印制板上被显掉之点)来确定,显影点必须保持在显影段总长度的一个恒定百分比上。如果显影点离显影段出口太近,未聚合的抗蚀膜得不到充分的清洁显影,抗蚀剂的残余可能留在板面上造成显影不净。如果显影点离显影段的入口太近,已聚合的干膜由于与显影液过长时间的接触,可能被Na2C03浸蚀而变得发毛,掉膜、失去光泽造成显影过度。


    14.字符印刷前为什么要预烘烤板?
            答:字符印刷前预烘烤板a是为了增强板子与字符的结合力,b增强板子表面阻焊油墨的硬度,防止字符印刷或后工序加工过程易造成阻焊油叉花。

    15.前处理磨板机的磨刷为什么要用摇摆?
           答:磨刷针辘之间存在一定的距离,如果直接不用摇摆磨板就会有许多地方磨不到,造成板面清洁不均匀,不用摇摆会在板面形成一条条直线的沟槽,易造成断线,不用摇摆孔边易破孔和产生拖尾现象。

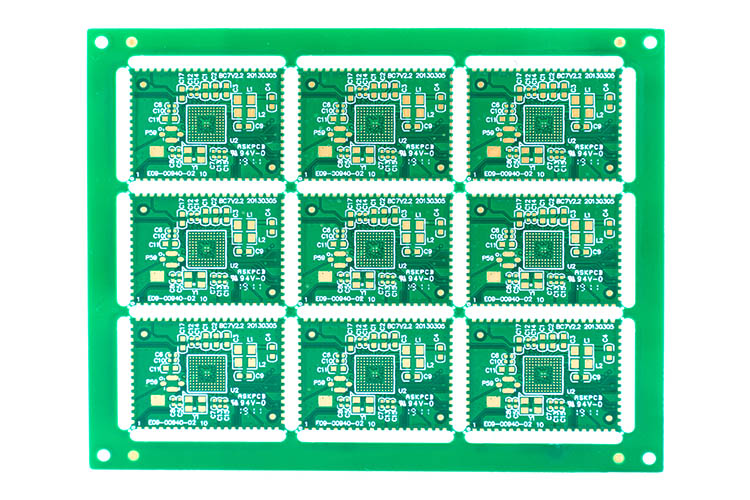

EW9A8002



    16.刮刀对印刷起到什么作用?
           答:刮刀的角度直接控制下油量,刮到表刃的均匀度直接影响到印刷的表面质量效果。

    17.阻焊、线路暗房内的温湿度对PCB的生产有什么影响?
           答:当暗房内的温湿度过高或过低时:1、会增加空气中的垃圾,2、对位易出现粘菲林现象,3、容易造成菲林变形,4、容易造成板面氧化。

    18.PCB板阻焊为什么不用做显影点?
           答“因为阻焊油墨的可变因素较多,首先油墨种类比较多而杂,每种油墨的性质都不一样,在印刷时每块板子油墨的厚度因压力、速度和粘度的影响导致均匀性均不一样,不如干膜那么比较单一厚度比较均匀,同时阻焊油墨在生产过程还受到不同烘烤的时间、温度、曝光能量的影响,相对来说阻焊做显影点很难保证对每块板的效果都一样。所以阻焊做显影点的实际意义不大。

     19.鬼影是如何产生的?如何来预防?
             答:线路板鬼影一般都出现在白料板子上,而且一般是在单面开窗的位置上,因为白料不具备UV光阻隔功能,在PCB阻焊曝光时,未开窗面会有部分紫外光透过基材至开窗的PAD位边缘导致绿油开窗位底部绿油被曝光而不能完全显影干净,形成鬼影。黄料板的鬼影通常是因为紫外光的折射或衍射而造成,一般在金手指位较为常见。
预防:1、白料板上的开窗尽可能设计为两面等大的开窗。2、如是单面开窗,开窗位的背面尽可能设计为大铜面。3、当开窗为单面而且开窗位背面为基材时,在曝光时基材面的曝光能量要比开窗面的低1-2格。

     20.阻焊油墨对PCB起到什么作用?
          答:阻焊油墨:是一种保护层,涂复在印制板不需焊接的基材和线路上。目的是防止焊接时线路间产生桥接,同时提供永久性的电气环境和抗化学、耐热、绝缘的保护层,同时给PCB的外观带来美观。阻焊油墨分有二大系统:1、热固性环氧油墨,2、液态感光成像油墨。


    未完待续...........
