在PCB打样过程中,材料选择无疑是奠定产品性能与质量基石的关键步骤。这一过程需细致入微,犹如雕琢艺术品般精益求精,不仅关乎成本效益,更直接影响到电路板的电气性能、热稳定性、机械强度及耐用性。

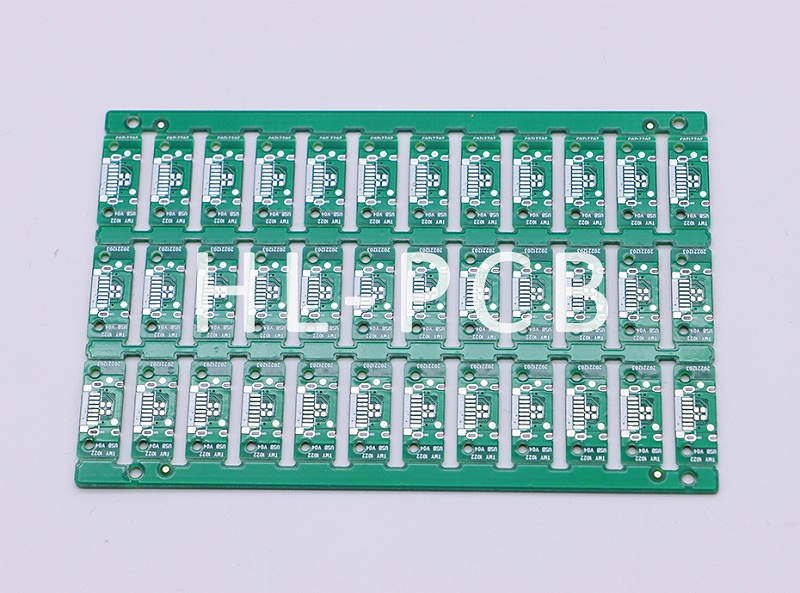

PCB打样材料选择的注意事项:
一、根据电气性能要求选择
介电常数方面:不同的PCB材料介电常数不同,这会影响信号传输速度和电路的电气性能。例如,一些高频电路可能需要低介电常数的材料以减少信号传输延迟和损耗。FR - 4玻璃纤维板是常见材料,在一般电路中能满足需求,但对于特殊高频等要求的电路,可能需要考虑其他材料。在选择材料时要根据具体的电气性能要求进行权衡。
导热系数方面:如果电路中有高功率密度的元器件,如LED驱动器或电源模块,需要选择导热系数较好的材料,以确保热量能够有效散发,像铝基板就具有较好的导热性能,适用于这类场景。陶瓷基板也有优异的电学性能和良好的导热性,但成本较高且加工难度大。
二、依据工作温度选择
高温环境工作:如果电路板需要在高温环境下工作,应选择具有良好散热性能的材料,如铝基板,它具有较低的热阻值,可以有效地传递热量。而FR - 4玻璃纤维板由于阻燃性能较差,不太适合用于高温环境。
低温环境工作:对于在低温环境下工作的电路板,可以选择FR - 4玻璃纤维板等通用材料,当然也要综合考虑其他性能需求。
三、考虑功率密度需求
当电路板上有高功率密度的元器件时,例如LED驱动器或电源模块等,为了避免过热影响电路性能和寿命,要选择具有较好散热性能的材料,如铝基板。而对于功率密度较低的电路板,材料选择的散热方面要求相对没那么严格,可以根据其他性能需求和成本等因素综合考虑。
四、兼顾成本与加工难度
成本因素:FR - 4玻璃纤维板导电性好、绝缘性强、耐热性好且成本低廉,适用于大多数电子产品的开发,是一种性价比很高的选择。如果预算有限,在满足其他性能要求的情况下,可以优先考虑这种材料。
加工难度:陶瓷基板虽然具有优异的电学性能、热稳定性和机械性能,但生产成本较高,且加工难度较大,在实际应用中较少使用,除非对电路性能要求极高且预算充足的情况下才会考虑。
