线路板出现变形板翘是难免遇到的问题,尤其是大批量生产中,这不仅对线路板厂造成不小的损失,对客户来说也是比较难的问题
以下9个方法能有效避免变形和板翘:
1. 选择高Tg板材 解释:高Tg(玻璃化转变温度)板材具有较高的耐热性,可以增加PCB板的刚性,降低在回流焊过程中的形变风险。
实施建议:如果没有轻薄的要求,建议使用1.6mm厚度的PCB板,以降低翘曲及变形的风险。
2. 增加PCB厚度 解释:厚度不足的PCB板在回流焊过程中容易变形,增加厚度可以提高其稳定性。
实施建议:如果没有轻薄的要求,板子最好可以使用1.6mm的厚度。

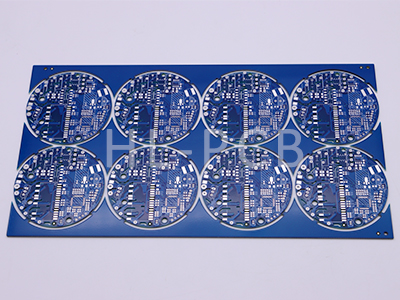

3. 减少电路板尺寸与拼板数量 解释:尺寸较大的电路板因其自重在回焊炉中容易凹陷变形,减少尺寸和拼板数量可以降低这种变形。
实施建议:尽量把电路板的长边当成板边放在回焊炉的链条上,降低拼板数量。
4. 使用过炉托盘治具 解释:过炉托盘可以固定住电路板,维持其原始尺寸,降低板弯和板翘的风险。
实施建议:使用过炉托盘治具,特别是在难以实现其他方法的情况下。
5.
改用Router替代V-Cut 解释:V-Cut会破坏电路板间拼板的结构强度,改用Router可以减少这种影响。
实施建议:尽量不要使用V-Cut的分板,或是降低V-Cut的深度。
6. 降低温度对PCB板子应力的影响 解释:温度是引起PCB板子应力的主要因素,降低回焊炉的温度或调整升温及冷却速度可以减少翘曲。
实施建议:适当降低回焊炉的温度或调慢板子在回焊炉中升温及冷却的速度。
7. 工程设计优化 解释:在设计阶段优化PCB的结构,例如层间半固化片的排列一致,可以减少不同材料之间的热膨胀差异。
实施建议:确保层间半固化片的排列一致,使用多层板芯板和半固化片。
8. 结构加固 解释:在PCB上安装加固材料,可以增加其稳定性,防止翘曲。
实施建议:根据实际情况选择合适的加固材料和方法。
9. 温度管理 解释:控制PCB的工作温度,可以降低其翘曲的风险。
实施建议:在PCB的设计和制造过程中,注意温度管理,避免过高的工作温度。
以上方法可以帮助制造商和工程师在PCB的设计和制造过程中有效地防止板翘变形,确保产品的质量和可靠性。
