HDI PCB厂家:HDI PCB线路板层数和阶数的选择

作者: 编辑: 来源: 发布日期: 2024.10.09
信息摘要:
HDI板是一种高密度互连板,它的层数和阶数直接影响了电路板的性能和成本。以下是关于HDIPCB线路板层数和阶数选择的详细信息。HDI板层数的…

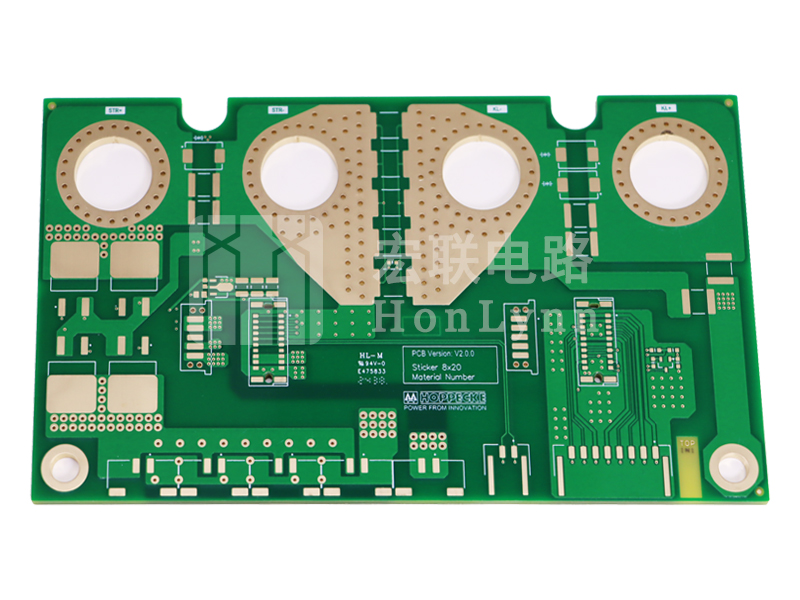

HDI线路板

HDI板是一种高密度互连板,它的层数和阶数直接影响了电路板的性能和成本。以下是关于HDI PCB线路板层数和阶数选择的详细信息。


HDI板层数的选择
HDI板层数的选择主要取决于电路板的复杂程度和使用环境。一般来说,HDI板的层数越多,布线密度越高,信号传输速度越快,但成本也相应增加。对于简单的电路设计,较少的层数就足够了;而对于复杂的电路设计,可能需要更多的层数来保证信号的完整传递。

一阶HDI
一阶HDI通常指最基本的HDI结构,层数较少,一般为2~4层,具有内层铜层和内层孔。

二阶HDI
二阶HDI是在一阶HDI基础上增加层数和外层铜,具有更高的线路密度和信号传输速度。二阶HDI板一般为4~6层,包括外层铜层、内层铜层、内层孔和隔离层。

更高阶HDI
更高阶的HDI板(如三阶、四阶等)在工艺上更为复杂,适用于极高密度的电路设计。这些阶数的HDI板在信号传输速度和电路复杂度上都有显著提升。

HDI板阶数的选择
HDI板的阶数定义与其结构设计和生产工艺有关。阶数反映了HDI板的结构的复杂性和功能的多样性。随着阶数的增加,HDI板的线路密度、信号传输速度以及生产工艺的复杂性都会相应提高。

一阶HDI
一阶HDI的定义通常涉及到需要激光钻孔的板子,例如6层一阶HDI板的盲孔为1-2、2-5、5-6,即1-2、5-6需激光打孔。

二阶HDI
二阶HDI的定义也与需要激光钻孔的板子有关,例如6层二阶HDI板的盲孔为1-2、2-3、3-4、4-5、5-6,即需2次激光打孔。

更高阶HDI
更高阶的HDI板(如三阶、四阶等)在工艺上更为复杂,直接从外层打孔至第3层或N-2层。


综上所述,选择HDI PCB线路板的层数和阶数时,需要综合考虑电路设计的复杂性、信号传输的要求以及成本预算。一阶HDI适合简单的电路设计,而二阶及以上的HDI板适合复杂的电路设计和高速信号传输需求。在选择时,建议咨询专业的PCB电路板制造商,他们可以根据具体需求提供专业的建议。
