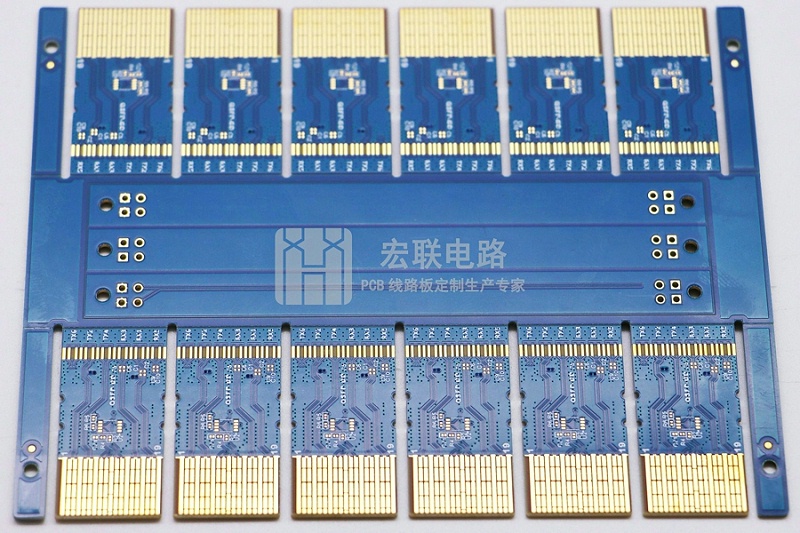

伺服器PCB线路板  沉金+电金手指

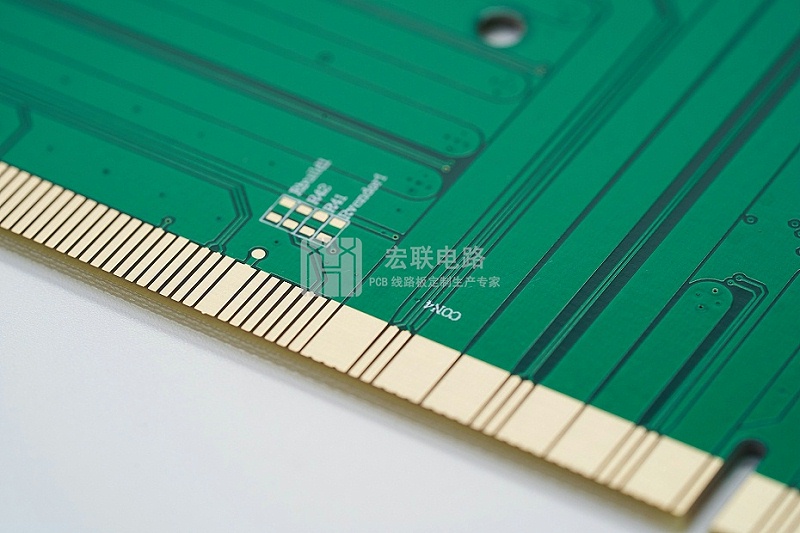

PCB电路板上的金手指主要承担着连接和传输的功能，它在电子设备中扮演着至关重要的角色。

1. 互连点
当辅助PCB（如显卡、内存条）连接到主板时，会通过几个母槽中的其中一个插槽，如PCI、ISA或AGP槽，在外围设备或内部卡和计算机之间传输信号。金手指作为连接点，确保了信号的顺畅传递。

2. 特殊适配器
金手指还可以为主板增强功能。通过二级PCB插入主板，例如内存、显卡、声卡、网卡等卡与插槽的连接部件，可传输增强的图形和高保真的声音。由于这些卡片很少分离和重新连接，金手指通常比卡片本身更持久。

3. 外部连接
计算机的外设通过PCB金手指连接到主板，扬声器、低音炮、扫描仪、打印机和显示器等设备，都插在计算机后面的特定插槽中，例如HDMI线或diplay线、VGA和DVI线，这些插槽依次连接到主板的PCB上。金手指使得这些外部设备能够与计算机系统相连，并正常工作。

设计规范
在设计PCB时，金手指的布局和规格是非常关键的，以确保其性能和耐用性。

1. 规格设计
PCB电金金手指规格是怎样的？该如何使用？电金金手指主引线40mil，副引线20mil，连接点6mil，金手指焊盘到20mil引线之间的间距8mil。长短金手指加完引线后，需要将主引线移到离长金手指处间距8mil。当主引线进入单板内时，需要用斜线连接，或者金手指旁边有很大的凹槽时，需要将引线做成圆角，而不是直角。

2. 安全距离

金手指距外形板边的安全距离，根据成品板厚以及金手指斜边的角度，来判断是否会伤及金手指，常规斜边的角度是45度；如果设计金手指距板边太近，为了不露铜，按照以下参数削铜。

3. 断金手指处理流程
工程技术CAM在制作含“金手指”工艺的多层板资料时，“普通产品”金手指区域的内层叠铜80mil，光电产品、内存条等产品，该区域内层叠铜40mil；不做“金手指”工艺，但是要斜边的，线路叠铜也要按“金手指”的要求做。

综上所述，金手指不仅是实现PCB间连接的关键元素，还涉及到一系列复杂的工艺设计规范。这些规范旨在确保金手指能够在各种环境下保持稳定性和可靠性，从而保障整个电子系统的性能。
