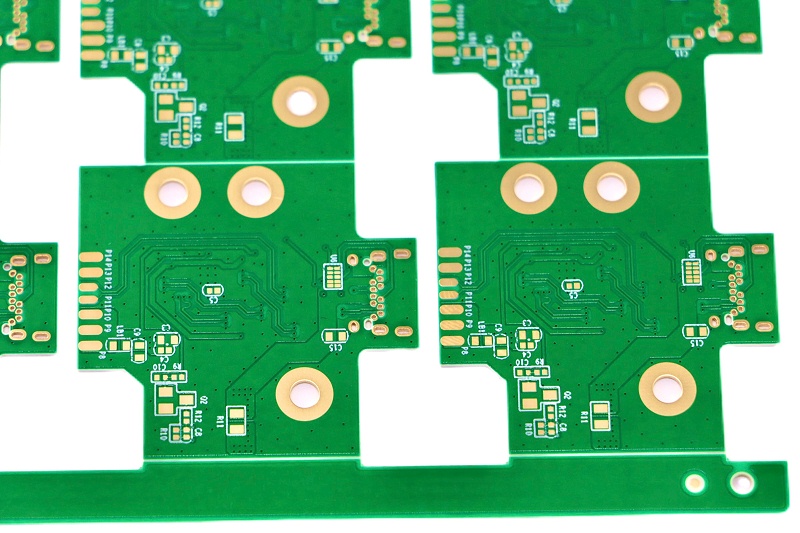

高频电路板设计需综合考虑材料选择、布局布线、工艺控制及测试验证等多个环节，以下是关键注意事项：

一、材料选择
基材特性‌：优先选用低介电常数（Dk）和低介质损耗（Df）的材料，如PTFE（聚四氟乙烯）、Rogers或Taconic系列，以减少信号衰减‌。
热匹配性‌：材料热膨胀系数需与铜箔接近，避免热应力导致分层或变形‌。

二、设计与布局
走线规范‌：
避免锐角和直角，采用45°折线或圆弧过渡以减少阻抗突变‌。
控制线宽/线距（建议≥4mil），确保阻抗一致性‌。
差分走线需保持等长和平行，间距由差分阻抗决定‌。
层叠设计‌：合理规划信号层与地平面，提供完整回流路径，降低串扰‌。

过孔优化‌：减少过孔数量，避免寄生电容/电感影响信号完整性‌。

三、加工工艺
钻孔精度‌：高频板材脆性高，需采用慢速钻孔（如180转/秒）并垫铝片保护‌。
蚀刻控制‌：线宽公差需严格在±0.02mm内，避免侧蚀或缺口‌。

表面处理‌：选择沉金、沉银等低损耗工艺，确保高频信号传输稳定性‌。

四、测试与验证
电气测试‌：包括介电常数、阻抗匹配及信号完整性分析‌。

环境测试‌：需通过高低温、振动等可靠性测试‌。

五、其他注意事项
EMC设计‌：敏感信号需隔离或屏蔽，减少外部干扰‌。
散热管理‌：高频元件需考虑散热设计，避免温升影响性能‌。

通过以上措施，可有效提升高频电路板的信号传输质量和可靠性。
