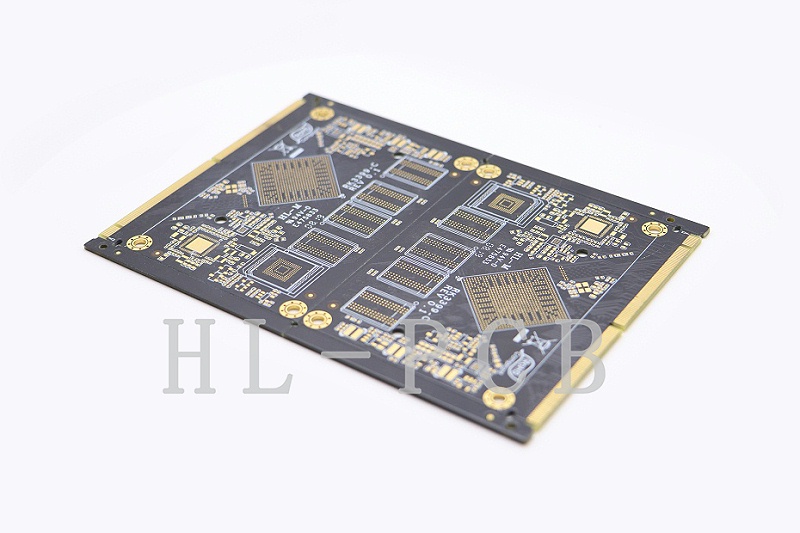

高精密阻抗PCB

在电子制造业中，多层PCB（印刷电路板）因其高集成度、高可靠性及优秀的电气性能而备受青睐。然而，如何选择合适的多层PCB打样方案，确保生产效率和品质的双赢，却是许多企业面临的挑战。下面，我们将为您提供一份详尽的多层PCB打样选择指南，助您轻松驾驭这一复杂过程。

一、选择合适的pcb打样公司
选择具有良好制造能力和质量保障的小批量 PCB打样厂家是至关重要的。这样的厂家应该能够生产多层板、高密度板、盲埋孔、控制阻抗等高难度的PCB板，并提供多种不同的表面处理方式。同时，选择通过ISO9001认证的厂商可以保证产品的稳定性和可靠性。

二、考虑pcb成本控制
成本控制是多层PCB电路板打样的关键因素之一。选择合适的板材类型和厚度可以有效降低成本。此外，优化设计和采用合适的阻焊层也可以提高成品率，降低成本。

三、确定必要的pcb参数
在进行多层PCB打样之前，需要明确制作板材类型、数量、尺寸等基本参数，以及阻焊颜色、表面处理方式等常规工艺参数。这些参数的选择将直接影响到打样的质量和成本。

四、注意pcb工艺调优
优化制程参数，如曝光时间、显影时间、蚀刻时间等，可以提高生产效率，降低成本。同时，优化参数还可以提高产品的成品率和性能。

综上所述，选择多层PCB打样服务时，应该综合考虑厂家的制造能力、质量保障、服务水平和价格等因素。同时，要注意成本控制和工艺调优，以确保最终的打样产品既满足质量要求又能在预算范围内完成。
