PCB板制造过程中,通孔、盲孔和埋孔的有什么区别

作者: 编辑: 来源: 发布日期: 2025.05.28
信息摘要:
在PCB制造工艺中,通孔、盲孔和埋孔是三种常见的孔结构,它们在电路板中发挥着不同的作用。‌通孔(Through-hole)‌贯穿整个电路板,…

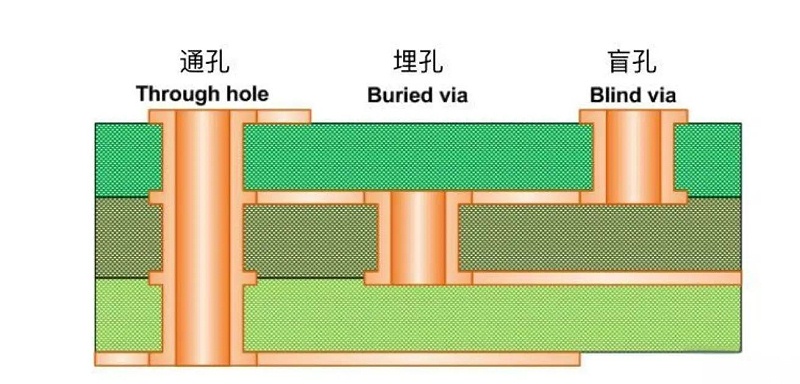

PCB制造工艺中,通孔、盲孔和埋孔是三种常见的孔结构,它们在电路板中发挥着不同的作用。

u=3625240925,573078469&fm=3074&app=3074&f=JPEG

通孔(Through-hole)‌贯穿整个电路板,从顶层延伸到底层,既可用于电气连接,又能为插件元件提供机械支撑。这种孔型工艺成熟、成本较低,但会占用较多布线空间。

盲孔(Blind via)‌仅从外层延伸至特定内层,不穿透整个板厚。它能在不干扰另一侧板面的情况下实现表层与内层的连接,适用于高密度布线设计,但加工精度要求较高。

埋孔(Buried via)‌完全隐藏在内层之间,不显露于任何表面。这种结构能最大化利用板面空间,提升信号完整性,但制造工艺复杂,需借助X射线等设备检测质量。

在实际应用中,设计人员需根据电路复杂度、信号要求和成本预算,合理选择孔型组合,以满足不同产品的性能需求。
