在高端电子设备研发领域，小批量多层PCB制造正成为连接创新设计与产业落地的关键环节。这类产品主要服务于原型验证、专业仪器及定制化设备市场，其技术难点在于既要实现10层以上复杂叠构的精密加工，又要适应50-500片的小批量柔性生产需求。

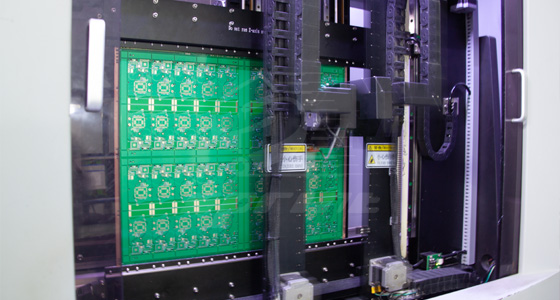

区别于传统大批量生产，此类订单需要构建敏捷响应体系：在工程处理阶段采用智能DFM分析工具快速适配客户特殊设计要求；材料准备环节通过智能排版算法提升基板利用率至92%以上；生产环节配置模块化设备集群，实现4小时内完成不同工艺参数的切换。

质量控制方面，采用AOI+阻抗测试双校验机制，确保高频信号层的公差控制在±5%以内。深圳某专业厂商通过搭建MES智能排产系统，将小批量订单的平均交付周期压缩至7个工作日，同时保持产品良率稳定在98.5%以上，为5G基站、医疗影像等高端领域提供了可靠的快速打样解决方案。
